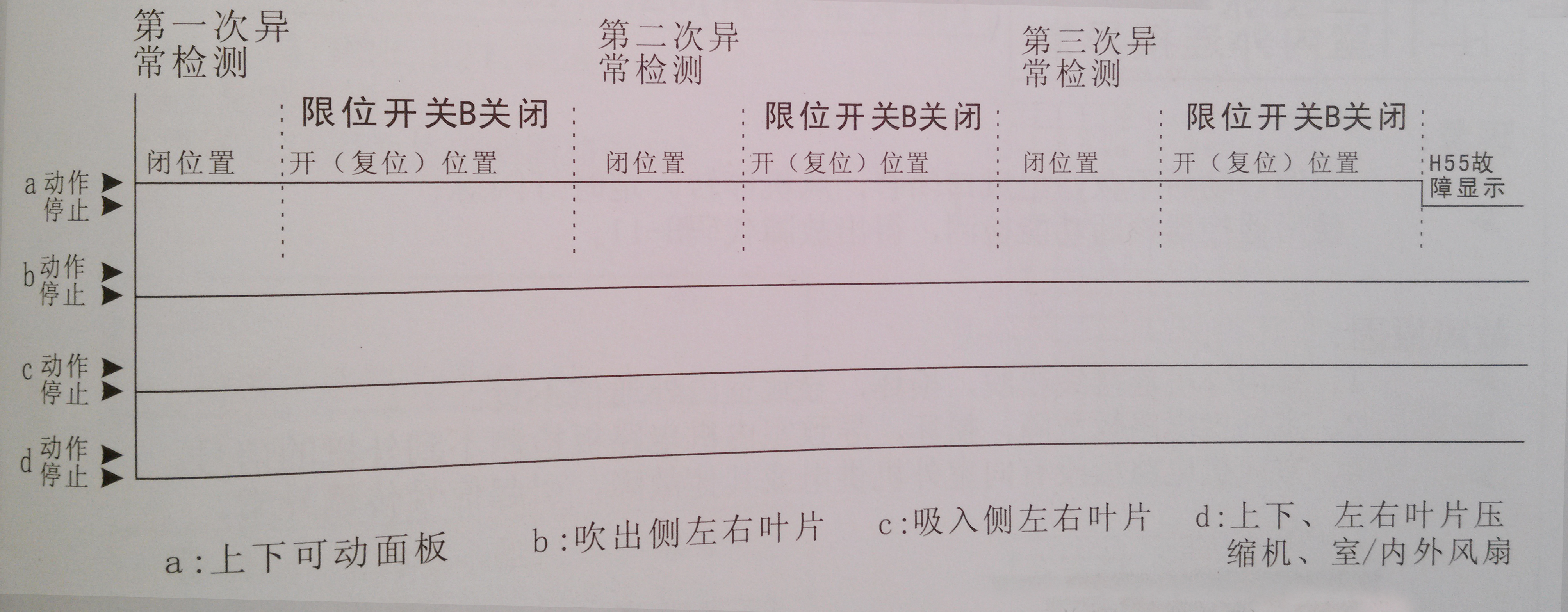

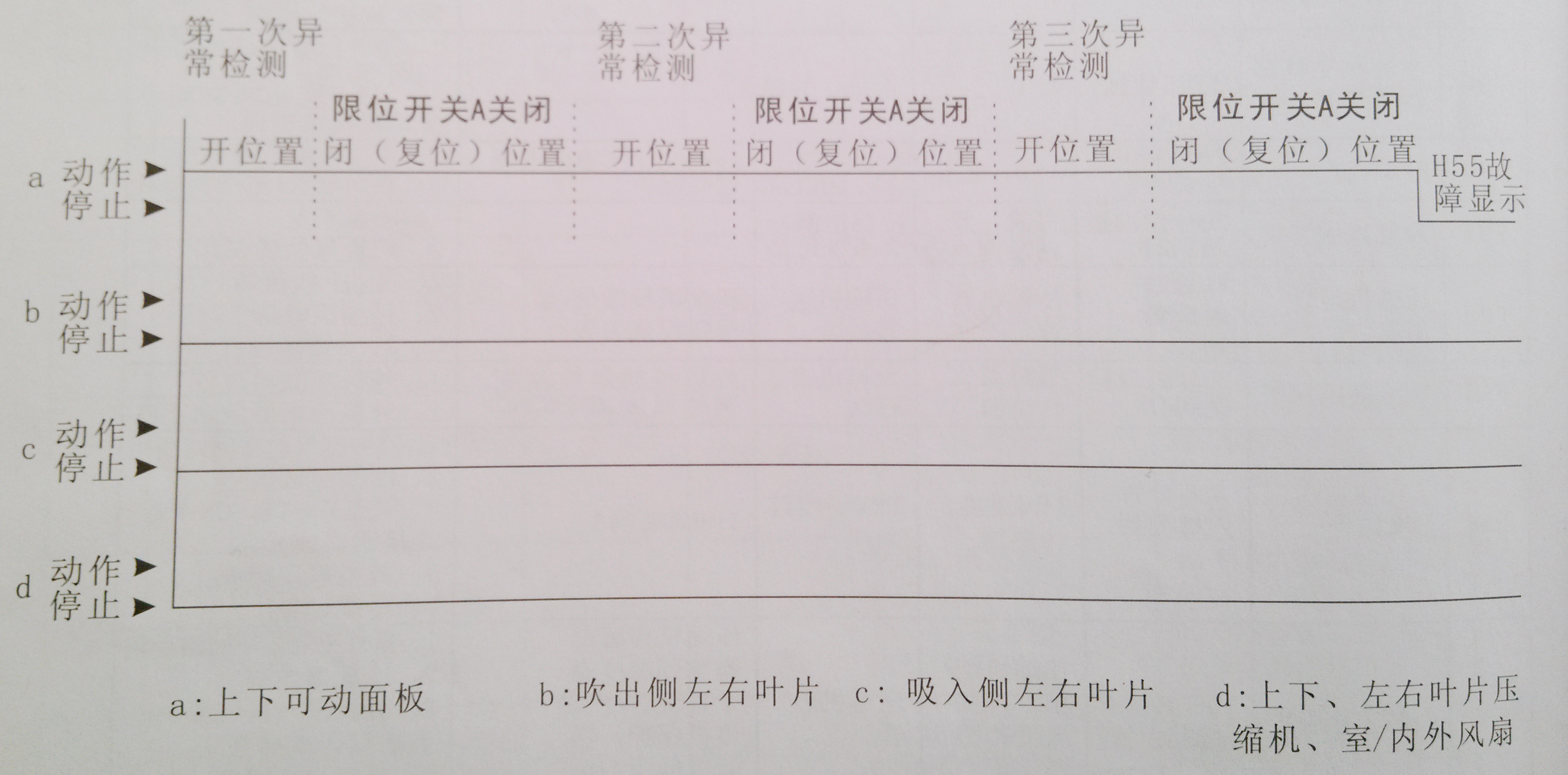

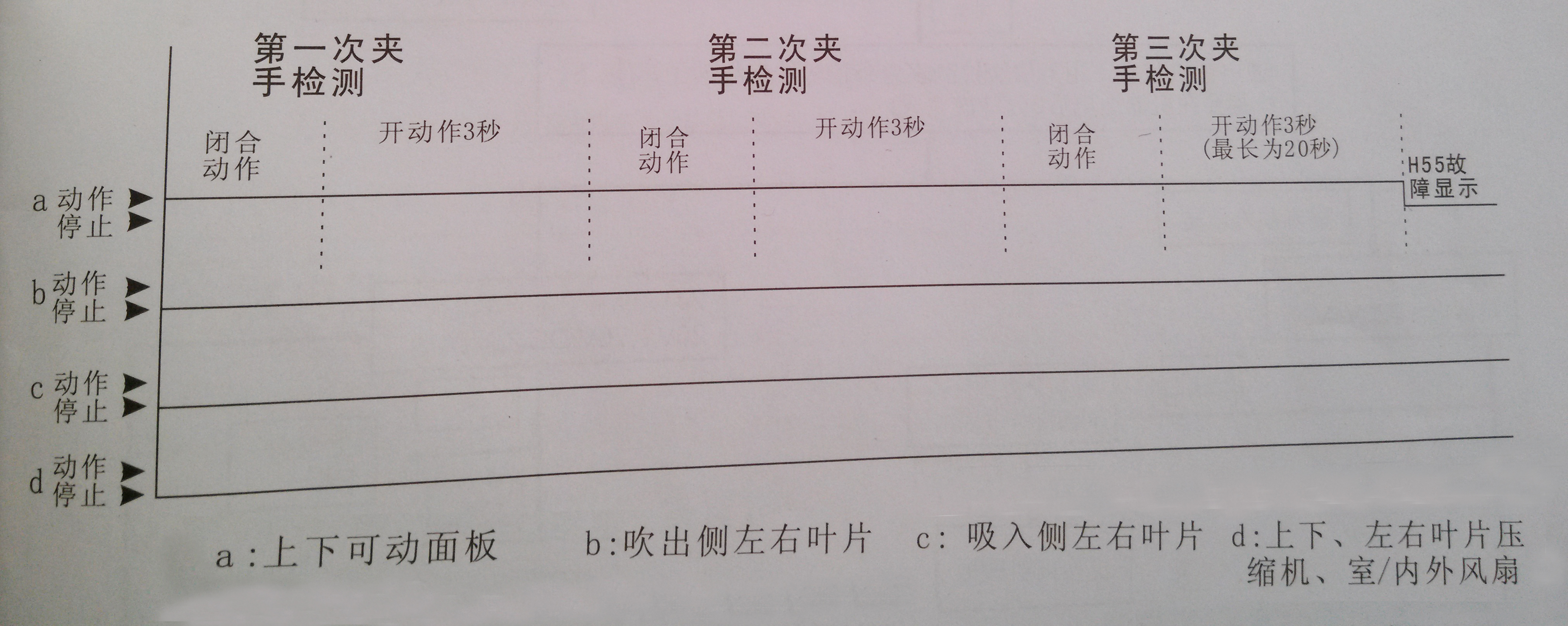

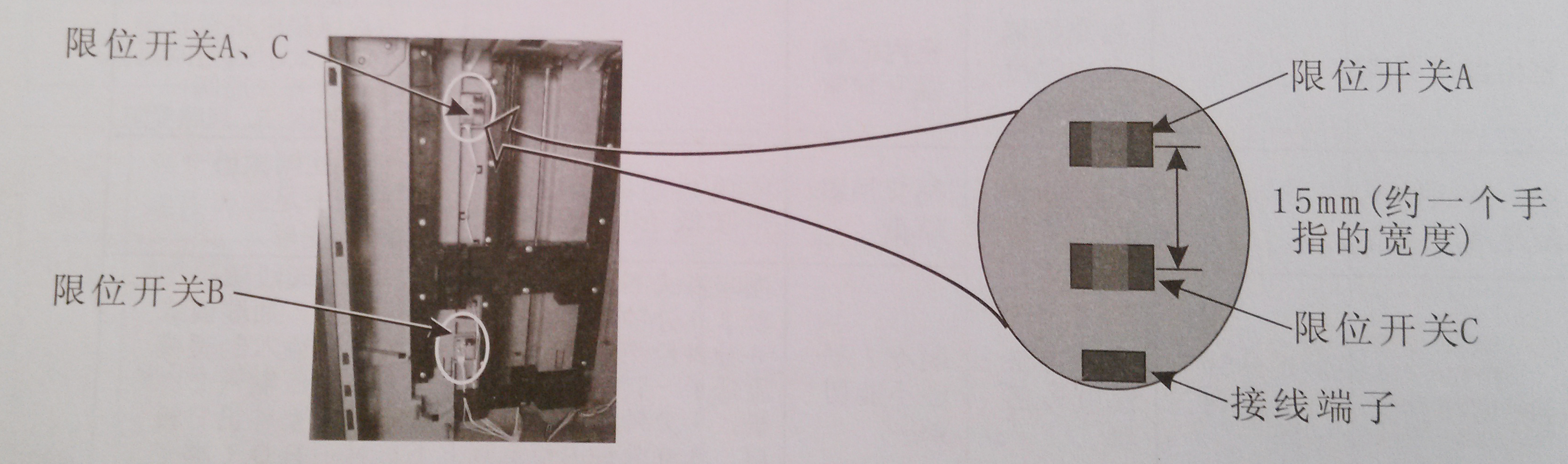

可動面板運轉原理 限位開關的位置： 限位開關總共有3個：開關A、開關B、開關C，三個開關都設置在空調室內機本體上，見下圖： #可動面板上有一個觸頭，在可動面板升降的過程中，當此觸頭滑過限位開關時會觸發限位開關；如果觸頭停在限位開關的位置時，則會使限位開關關閉。 空調可動面板異常檢測的詳細過程 A 空調開機（面板以及葉片都處于關閉狀態） l 可動面板向開的位置動作會，如果開關B在15秒內不關閉，則開始判斷異常。 l 判斷異常的次數：如果面板能正常開啟，則次數清為零；斷電之后再通電時，次數也清零。 l 第三次異常檢測后，可動面板向閉合位置復位的長度時間為15秒，15秒后，即使面板未復位（A關閉），面板也停止動作，并顯示代碼H55. B 空調關機（面板以及葉片都處于開啟狀態） l 可動面板向閉合的位置動作后，如果開關A在15秒內不關閉，則開始判斷異常。 l 判斷異常的次數：如果面板能正常關閉，則次數清為零；斷電之后再通電時，次數也清零。 l 第三次異常檢測后，可動面板向閉合位置復位的長度時間為15秒，15秒后，即使面板未復位（B關閉），面板也停止動作，并顯示代碼H55。 #在制暖（電加熱開）運轉情況下，如果此時關機，則室內機風扇繼續運轉60秒，60秒后可動面板才進行閉合動作。 C 防夾手開關動作時，可動面板異常判斷 l 可動面板在關閉的過程中，如果防夾手開關C被觸發，1秒后開關A不關閉，則可動面板停止關閉并即時向反方向（開啟）動作3秒，此后再嘗試停止在反方向開啟3秒鐘，并顯示代碼HA55. #此異常檢測的次數在正常關閉后清零，電源斷電再通電復位后清零；可動面板在關閉過程中，一旦開關C觸發后，則不會進行可動面板上下動作異常的檢測（防夾手時異常判定除外）。
